- 印刷基板用端子型

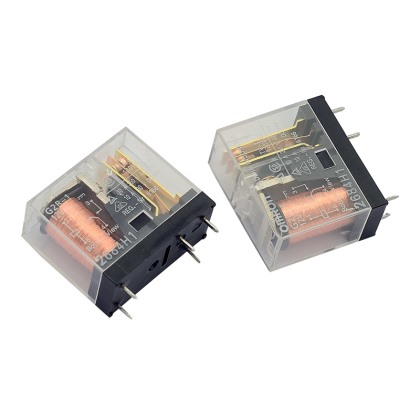

分類 保護構造 接點構成 型號 線圈額定電壓(V) 標準型 耐助焊劑型 a接點 G2R-1A AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 c接點 G2R-1 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 塑料密封型 a接點 G2R-1A4 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 c接點 G2R-14 AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 高靈敏度型 耐助焊劑型 a接點 G2R-1A-H AC5, 6, 12, 24, 48 c接點 G2R-1-H AC5, 6, 12, 24, 48 2繞組閉鎖型 a接點 G2RK-1A AC5, 6, 12, 24 c接點 G2RK-1 AC5, 6, 12, 24 雙接點型 耐助焊劑型 a接點 G2R-1AZ AC12, 24, 48 AC100 c接點 G2R-1Z AC5, 6, 12, 24, 48 AC100 塑料密封型 a接點 G2R-1AZ4 AC5, 12, 24, 48 AC100 c接點 G2R-1Z4 AC5, 12, 24, 48 AC100 注.: 訂購時，請注明線圈額定電壓（V）。 例： G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
接線片端子（#187）分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 閉鎖型 a接點 G2R-1A-T AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 AC100 VDC c接點 G2R-1-T AC12, 24, 100/(110) AC200/(220 AC5, 6, 12, 24, 48 AC100
全波整流對應型分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 耐助焊劑型 a接點 G2R-1A-Z DC5, 12, 24 DC100 c接點 G2R-1-Z DC5, 12, 24, 48 DC100 塑料密封型 a接點 G2R-1A4-Z DC5, 12, 48 DC100 c接點 G2R-14-Z DC5, 12, 24, 48 DC100 高容量型 耐助焊劑型 a接點 G2R-1A-EZ DC5, 12, 24 DC100 c接點 G2R-1-EZ DC12, 24, 48 DC100
超聲波洗凈對應型分類 保護構造 接點構成 極數:1極 型號 線圈額定電壓(V) 標準型 塑料密封型 a接點 G2R-1A4-U AC12, 24, 100/(110) AC200/(220) AC5, 6, 12, 24, 48 c接點 G2R-14-U AC12, 100/(110)
AC200/(220)AC5, 12, 24, 48 AC100 注. 訂購時，請注明線圈額定電壓（V）。 例：G2R-1A
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
- 操作線圈
項目額定電壓分類
額定電流 (mA) 線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許
電壓(V)消耗功率
(VA, W)50 Hz 60 Hz 額定電壓的% ?標準型
?接線片端子型
?塑料密封型
?高容量型AC12V 93 75 65 80% 以下. 30% 以上 140%
(at 23°C)約0.9
(60 Hz)AC24V 46.5 37.5 260 AC100/(110)V 11 9/(10.6) 4,600 AC200/(220)V 5.5 4.5/(5.3) 20,200 ?標準型
?高容量型
?雙接點型
?接線片端子型
?塑料密封型DC5V 106 47 70% 以下 15% 以上 170%
(at 23°C)約0.53 DC6V 88.2 68 DC12V 43.6 275 DC24V 21.8 1,100 DC48V 11.5 4,170 DC100V 5.3 18,870 ?高靈敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
(at 23°C)約0.36 DC6V 60 100 DC12V 30 400 DC24V 15 1,600 DC48V 7.5 6,400 Note: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。 2. AC線圈電阻、線圈電感為參考值。 3. 動作特性為線圈溫度+23℃時的值。 4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/2繞組閉鎖型項目額定電壓位置線圈 重置線圈 置位電壓
(V)重置電壓
(V)最大容許
電壓(V)消耗功率
(VA, W)額定電流
(mA)線圈電阻e
(Ω)額定電流
(mA)線圈電阻
(Ω)額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5V 167 30 119 42 70% 以下 70% 以下 140%
(at 23°C)約
850約
600DC6V 138 43.5 100 60 DC12V 70.6 170 50 240 DC24V 34.6 694 25 960 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2. 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 印刷基板用端子型
(1c接點)
G2R-1(-Z), G2R-1Z, G2R-1-H
端子配置/內部連接圖
(Bottom View)
印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
(無線圈極性)
